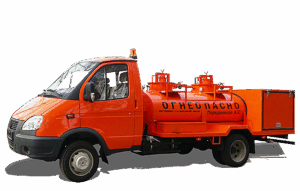

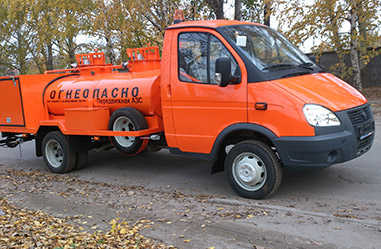

Передвижная автозаправочная станция (ПАЗС) 36223-01 с цистерной 1500 л (750/750)
О товаре
Передвижная автозаправочная станция (ПАЗС) 36223-01 предназначена для транспортирования и дозированного отпуска светлых нефтепродуктов: бензин, дизельное топливо, керосин (плотностью не более 0,86 г/см3).
Отпуск топлива осуществляется по лимитным схемам с идентификацией получателя топлива по радиокартам в районах, недостаточно обеспеченных АЗС, агрогородках, в местах загородных стоянок транспортных средств, на автомобильных трассах, строительных площадках, в полевых условиях, на лодочных станциях, а также временно на территории стационарных АЗС на период ремонта технологического оборудования, при температуре окружающего воздуха от -40 град. С до +40 град. С.
Для выполнения операции «заправка и продажа» автомобиль оборудован топливораздаточными колонками (ТРК) «Топаз-810» и электронасосами «Benza 34-12-75».
Технические характеристики ПАЗС 362231-01 на шасси ГАЗ 3302:
Вместимость, л 1500
Количество секций, шт 2
Внутренний диаметр горловины, мм 500
Форма поперечного сечения цистерны Эллиптическая
Условный проход для слива/заправки нефтепродуктов мм, 25
Габариты автомобиля в зависимости от используемого шасси.
Комплект поставки.
- Насос Benza 34-12-75фр – 1(2) шт.
- Топливораздаточная колонка Топаз-810 – 1(2) шт.
- Миникомпьютер Топаз-186-05 (24В) – 1шт.
- Модуль клавиатуры и дисплея Топаз-188 – 1 шт.
- GSM антенна – 1 шт.
- Принтер 262-01 – 1 шт.
- ПО (программное обеспечение) Топаз-Автономный налив – 1 шт.
- Блок сопряжения Топаз-119-26М – 1 шт.
- Считыватель карт Em-marine – 1 шт.
- Карта Em-marine – 10 шт.
- Паспорт и инструкция по эксплуатации ПАЗС
- Инструкция по сервисному обслуживанию шасси автомобиля
- Проблесковый маяк – 1 шт.
- Клапан дыхательный УД-2 – 2 шт.
- Порошковые огнетушители – 2 шт.
- Цистерна 1500л (для светл. нефтепродуктов) – 1 шт.(750л./750л.)
- Противооткатный брус – 2 шт.
- Боковая защита бака – 1 шт.
- Задняя защита – 1 шт.
- Искрогаситель ИГС-55 – 1 шт.
- Цепь заземления – 1 шт.
- Кошма – 1 шт.
- Ящик для песка – 1 шт.
- Ящик для кошмы и противооткатного бруса – 1 шт.
- Отсек для топливораздаточной аппаратуры – 1 к-т.
- Боковое выдвижное защитное устройство – 2 шт.
Устройство ПАСЗ.
Общее устройство ПАЗС соответствует требованиям СП 156.13130.2014 «Свод правил станции автомобильные заправочные требования пожарной безопасности». Общее устройство автоцистерны соответствует ГОСТ Р 50913-96.
Цистерна – двустенная без перекрытий. Внутри две независимые емкости из нержавеющей технической стали. Снаружи герметично облицована конструкционной, низкоуглеродистой или нержавеющей сталью.
Контроль за герметичностью межстенного пространства резервуара ПАЗС обеспечивается регулярной проверкой давления в межстенном пространстве.
Цистерна оборудована горловинами, люками-лазами, крышками. Крышки горловин оснащены дыхательным устройством УД-2 по ГОСТ 25560, обеспечивающим сохранение рабочего давления в цистерне и самозакрывание при опрокидывании, а также предохранительными устройствами, обеспечивающими автоматическое открывание их при достижении избыточного давления в цистерне.
Цистерна установлена на раму базового автомобиля, и фиксируется на ригелях с помощью стяжных лент. Окраска цистерны – оранжевый цвет.
Конструкция автоцистерны обеспечивает возможность отбора проб по ГОСТ 2517 для контроля качества транспортируемого нефтепродукта. Отбор проб непосредственно из цистерны производят сверху.
В качестве запорной арматуры в технологической схеме автоцистерны используются затворы (заслонки) или задвижки с ручным управлением.
Рукава для топлива маслобензостойкие.
Программно-аппаратный комплекс “Топаз-Автономный налив”
Это ведомственная система учета и измерения для дозированного отпуска топлива из автоцистерн по лимитным схемам с идентификацией получателей топлива по радио-картам.
Состав оборудования:
1) Топливораздаточная колонка “Топаз-810”
ТРК размещена в хвостовой части ПАЗС в специальном технологическом отсеке, закрывающемся на время движения. Технологический отсек оборудован поддонами для сбора утечек топлива.
ТРК обеспечивает измерение количества топлива, перекачиваемого внешним насосным агрегатом в бак автомобиля или спецтехники, одновременно осуществляя дозирование. Содержит электронное отсчетное устройство с жидкокристаллической индикацией и интерфейсным управлением.
2) Миникомпьютер «Топаз-186»
Устанавливается в кабине автоцистерны, обеспечивает: идентификацию получателя топлива, управление топливораздаточной колонкой, запись во внутреннюю память информации о произведенных операциях, обмен информацией с офисным компьютером посредством встроенного GSM-модема.
3) Модуль клавиатуры и дисплея «Топаз-188»
Располагается в доступном для водителя-оператора месте кабины автоцистерны. Выполнен в прочном металлическом корпусе, внутри которого расположены: считыватель карт, металлическая 16-кнопочная клавиатура, жидкокристаллический дисплей. Позволяет водителю-оператору управлять работой комплекса.
Оснащение офиса:
1) ПО «Топаз-Автономный налив»
Устанавливается на офисном персональном компьютере или сервере. Обеспечивает оператору возможность создания, редактирования данных и снятия отчетов по электронной базе данных, содержащей: коды выданных карт и реквизиты их владельцев, разрешения на получение топлива (ограничения по объему и сроку), параметры каждого отпуска топлива по каждой автоцистерне. Посредством сети Интернет имеет возможность обмена данными с любой автоцистерной в любой момент времени, обеспечивает обновление рабочей информации по запросу оператора или в автоматическом режиме по заданному расписанию.
2) Считыватель карт
Подключается к компьютеру, обеспечивает считывание кода карты для его занесения в базу данных ПО.
